給煤機校驗裝置

皮帶秤掛碼校驗



項目 參數或性能
校驗精度 3/1000
砝碼精度 M2（組成一定長度的鏈碼條）
設備優點 精度較掛碼高、模擬物料
控制方式 自動
工作方式 被收放的鏈碼條懸掛在皮帶秤上方，鏈碼條不動，類圓形碼塊在皮帶上轉動
使用壽命 約15年
適用場合 進出口中心距超5～6m的給煤機上

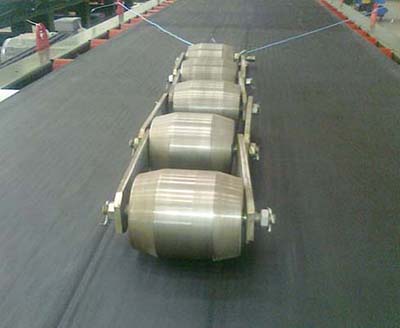

皮帶秤校驗滾碼

201404210020-3400328

項目 參數或性能
校驗精度 1.6/1000
砝碼精度 M2（組成一定長度的鏈碼條）
設備優點 精度較高、模擬物料、成本低
控制方式 人工手動
工作方式 被收放的鏈碼條懸掛在皮帶秤上方，鏈碼條不動，類圓形碼塊在皮帶上轉動
使用壽命 約15年
適用場合 空間不便安裝循環鏈碼或卷揚鏈碼的皮帶上

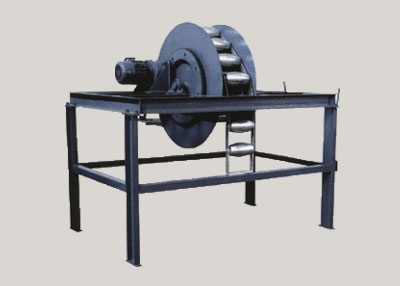

卷揚碼校驗裝置

2013122133747400286

項目 參數或性能
校驗精度 1.6/1000
砝碼精度 M2（組成一定長度的鏈碼條）
設備優點 精度較高、自動化程度高、模擬物料、成本低
控制方式 自動、手動、半自動可選
工作方式 被收放的鏈碼條布置在皮帶秤上方，鏈碼條不動，類圓形碼塊在皮帶上轉動
使用壽命 約15年
適用場合 空間不便安裝循環鏈碼的皮帶上

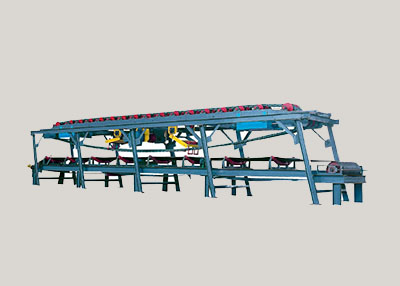

全自動循環鏈碼校驗裝置

2013122133747



項目 參數或性能
校驗精度 1.6/1000
砝碼精度 M2(組成封閉環狀鏈碼圈)
設備優點 精度高、自動化程度高、模擬物料
控制方式 自動、手動、半自動均可
工作方式 砝碼與皮帶接觸面為牙狀設計，完全靠摩擦力與皮帶同步運行
使用壽命 約20年
適用場合 要求計量精度較稍高的的電子皮帶秤的校驗

皮帶秤主機安裝調試注意事項

主機安裝調試注意事項

1：只有返回到主界面，皮帶秤才進行計量工作；

2：在零點校準之前，確保皮帶已經啟動，并且到達勻速階段才能開始校準；

3：在零點校準期間，不可關停或變速皮帶。

4：實物校準時，等皮帶勻速走動之后，按下確定鍵，再放下實物；等實物全部通過稱重區域后按確定鍵結束實物校準；

5：秤架編號要與上位機軟件設置的相對應；

6：主機外殼接地，避免信號干擾?；

7：稱重傳感器和編碼器安裝時，屏蔽線要接地。

8：稱重傳感器的線纜不可隨意變動。

電子皮帶秤的輔助裝置都有哪些？

1.附帶清零裝置，當累積達到一定數值后，會實現自動清理工作。
a.用戶可以將電子皮帶秤設置手動清零模式。
b.用戶也可以將電子皮帶秤設置半自動模式。
c.用戶也可以講電子皮帶秤設置自動模式。
2.附帶打印機，可以打印出數據。
3.圣能科技電子皮帶秤附帶載荷裝置，可以以百分數顯示。
4.瞬時顯示數據，可以顯示最大的百分數。
5.運行檢驗裝置，能檢驗皮帶秤某些功能的裝置。
a.用模擬載荷裝置(循環鏈碼、鏈碼、小車碼)模擬物料通過皮帶秤的效果；
b.顯示稱重單元上的載荷以超過最大稱量；
c.對相等時間間隔內單位長度載荷的兩次積分進行比較；
d.用砝碼、掛碼、標準點信號模擬單位長度恒定載荷的效果；
e.顯示流量最高于最大流量或低于最小流量；
6.循環鏈碼，由若干個標準質量塊首尾相接組成的閉合鏈，隨輸送機皮帶移動，將重力連續、循環地作用于皮帶秤上。
7.預設裝置，電子皮帶秤預設累計載荷質量值的裝置。
8.流量調節裝置，能夠保證設定流量的裝置。
9.位移模擬裝置，用于在電子皮帶秤不具備輸送機進行模擬實驗的裝置，其目的在于轉動位移傳感器時模擬皮帶的位移。

4
5月, 2015

ICS-14全懸浮電子皮帶秤

14a
產品簡介：
ICS-14A電子皮帶秤是在皮帶輸送機中對散狀物料進行連續計量的理想設備。它可以在不中斷物料流的情況下測量出皮帶輸送機上通過物料的瞬時流量和累積流量。
產品組成：稱重儀表、稱重傳感器、測速傳感器、秤架、校驗裝置
型號特點：
1、全懸浮式結構；
2、無耳軸支點和運動部件；
3、配有4只拉式傳感器直接吊在橫梁上；
4、物料通過的重量直接作用在傳感器上；
5、皮帶秤計量受自身結構影響基本為零；
6、安裝方便，只需八個螺栓安裝固定。

ICS-14A電子皮帶秤 技術參數
系統精度 ±0.125%
稱量范圍 1-6000t/h
皮帶寬度 500-2200mm
皮帶速度 0～4m/s
稱重傳感器 4只
皮帶機傾斜 ≤6°
電源電壓 AC85～265v 50hz
環境溫度 秤架：-30℃至60℃
儀表：-10℃至40℃

產品功能：
1、實時采集并顯示皮帶瞬時流量、累計流量以及皮帶速度；
2、通訊功能：主機通過RS485與PC機通訊，并將皮帶秤主機監測到的數據實時上傳給PC機；
3、參數設置：報警設置、滾輪周長設置、傳感器載荷設置、秤架間距設置、秤架傾斜角度設置、密碼設置、清除總累計量設置、恢復出廠設置、模擬速度開關閉合、模擬速度設置、托輥數量設置等；
4、報警功能：設備故障報警、高低流量、高低負載報警等，出現故障時，主機將報警信息傳送給上位機軟件，由上位機軟件顯示具體報警信息。
產品優勢：
行業領先：ICS-ST 電子皮帶秤通過煤安認證、防爆認證和國家級計量評審等多項認證，并獲得制造計量許可證，國內獲得以上認證的產品生產企業屈指可數，遙遙領先。
質量可靠：結構簡單、稱量準確、使用穩定、操作方便、維護量少；
適用范圍廣： 不僅適用于常規環境，而且適用于酸、堿、鹽及大氣腐蝕環境，廣泛用于電力、冶金、化工、煤炭、礦山、港口等行業。

4
5月, 2015

ICS-17雙托輥/單托輥電子皮帶秤

20101005105331564
產品簡介：
ICS-17A防爆電子皮帶秤是在皮帶輸送機中對散狀物料進行連續計量的理想設備。它可以在不中斷物料流的情況下測量出皮帶輸送機上通過物料的瞬時流量和累積流量。
產品組成：稱重儀表、稱重傳感器、測速傳感器、秤架、校驗裝置
型號特點：
1、杠桿式結構;
2、兩只拉式傳感器連接主副秤架；
3 、物料通過的重量通過杠桿原理作用傳到傳感器上；
4 、外側支撐采用無摩擦橡膠耳軸，精確度高、耐腐、抗震；
5 、主梁采用矩形鋼管，剛性高、自重輕，減少物料堆積和零點漂移；
6 、高精度電阻應變片式傳感器安裝于受拉位置，保證穩定性，減少非線性誤差。

ICS-17A電子皮帶秤 技術參數
系統精度 ±0.25%
稱量范圍 1-6000t/h
皮帶寬度 500-2200mm
皮帶速度 0～4m/s
稱重傳感器 2只
皮帶機傾斜 ≤17°
電源電壓 AC85～265v 50hz
環境溫度 秤架：-30℃至60℃
儀表：-10℃至40℃

產品功能：
1、實時采集并顯示皮帶瞬時流量、累計流量以及皮帶速度；
2、通訊功能：主機通過RS485與PC機通訊，并將皮帶秤主機監測到的數據實時上傳給PC機；
3、參數設置：報警設置、滾輪周長設置、傳感器載荷設置、秤架間距設置、秤架傾斜角度設置、密碼設置、清除總累計量設置、恢復出廠設置、模擬速度開關閉合、模擬速度設置、托輥數量設置等；
4、報警功能：設備故障報警、高低流量、高低負載報警等，出現故障時，主機將報警信息傳送給上位機軟件，由上位機軟件顯示具體報警信息。
產品優勢：
行業領先：ICS-ST防爆電子皮帶秤通過煤安認證、防爆認證和國家級計量評審等多項認證，并獲得制造計量許可證，國內獲得以上認證的產品生產企業屈指可數，遙遙領先。
質量可靠：結構簡單、稱量準確、使用穩定、操作方便、維護量少；
適用范圍廣： 不僅適用于常規環境，而且適用于酸、堿、鹽及大氣腐蝕環境，廣泛用于電力、冶金、化工、煤炭、礦山、港口等行業。

4
5月, 2015

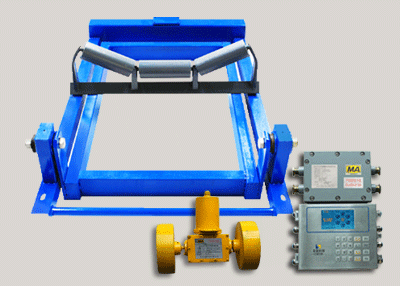

ICS-20B型電子皮帶秤

20b
產品簡介：
ICS-20B型電子皮帶秤是在皮帶輸送機中對散狀物料進行連續計量的理想設備。它可以在不中斷物料流的情況下測量出皮帶輸送機上通過物料的瞬時流量和累積流量。
產品組成：稱重儀表、稱重傳感器、測速傳感器、秤架、校驗裝置
型號特點：
1 、杠桿式結構；
2 、兩只拉式傳感器連接秤架；
3 、物料通過的重量通過杠桿作用傳到傳感器上；
4 、無摩擦橡膠耳軸，精確度高、耐腐、抗震；
5、 全封閉結構利于防潮、防震和防止物料堆積。

ICS-20B型電子皮帶秤 技術參數
系統精度 ±1.0%
稱量范圍 1-4000t/h
皮帶寬度 500-1200mm
皮帶速度 0～4m/s
稱重傳感器 2只
皮帶機傾斜 ≤17°
電源電壓 AC85～265v?50hz
環境溫度 秤架：-30℃至60℃
儀表：-10℃至40℃

產品功能：
1、實時采集并顯示皮帶瞬時流量、累計流量以及皮帶速度；
2、通訊功能：主機通過RS485與PC機通訊，并將皮帶秤主機監測到的數據實時上傳給PC機；
3、參數設置：報警設置、滾輪周長設置、傳感器載荷設置、秤架間距設置、秤架傾斜角度設置、密碼設置、清除總累計量設置、恢復出廠設置、模擬速度開關閉合、模擬速度設置、托輥數量設置等；
4、報警功能：設備故障報警、高低流量、高低負載報警等，出現故障時，主機將報警信息傳送給上位機軟件，由上位機軟件顯示具體報警信息。
產品優勢：
行業領先：ICS-ST 電子皮帶秤通過煤安認證、防爆認證和國家級計量評審等多項認證，并獲得制造計量許可證，國內獲得以上認證的產品生產企業屈指可數，遙遙領先。
質量可靠：結構簡單、稱量準確、使用穩定、操作方便、維護量少；
適用范圍廣： 不僅適用于常規環境，而且適用于酸、堿、鹽及大氣腐蝕環境，廣泛用于電力、冶金、化工、煤炭、礦山、港口等行業。

4
5月, 2015

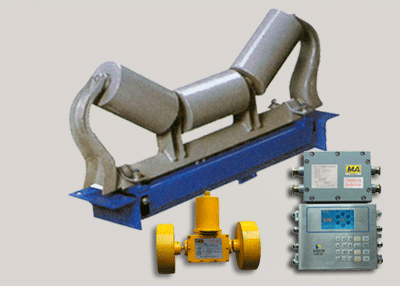

ICS-30單托輥電子皮帶秤

30a

產品簡介：
ICS-30a電子皮帶秤是在皮帶輸送機中對散狀物料進行連續計量的理想設備。它可以在不中斷物料流的情況下測量出皮帶輸送機上通過物料的瞬時流量和累積流量。
產品組成：稱重儀表、稱重傳感器、測速傳感器、秤架、校驗裝置
型號特點：
1 、杠桿式結構
2、 兩只壓式傳感器
3 、物料通過的重量通過托輥直接作用在傳感器上
4 、采用壓式傳感器，故秤體抗側向力強，有效平衡皮帶上物料不均勻引起的計量偏差

ICS-30a型電子皮帶秤 技術參數
系統精度 ±0.25%
稱量范圍 1-4000t/h
皮帶寬度 500-1200mm
皮帶速度 0～4m/s
稱重傳感器 2只
皮帶機傾斜 ≤17°
電源電壓 AC85～265v 50hz
環境溫度 秤架：-30℃至60℃
儀表：-10℃至40℃

產品功能：
1、實時采集并顯示皮帶瞬時流量、累計流量以及皮帶速度；
2、通訊功能：主機通過RS485與PC機通訊，并將皮帶秤主機監測到的數據實時上傳給PC機；
3、參數設置：報警設置、滾輪周長設置、傳感器載荷設置、秤架間距設置、秤架傾斜角度設置、密碼設置、清除總累計量設置、恢復出廠設置、模擬速度開關閉合、模擬速度設置、托輥數量設置等；
4、報警功能：設備故障報警、高低流量、高低負載報警等，出現故障時，主機將報警信息傳送給上位機軟件，由上位機軟件顯示具體報警信息。
產品優勢：
行業領先：圣能科技電子皮帶秤通過煤安認證、防爆認證和國家級計量評審等多項認證，并獲得制造計量許可證，國內獲得以上認證的產品生產企業屈指可數，遙遙領先。
質量可靠：結構簡單、稱量準確、使用穩定、操作方便、維護量少；
適用范圍廣： 不僅適用于常規環境，而且適用于酸、堿、鹽及大氣腐蝕環境，廣泛用于電力、冶金、化工、煤炭、礦山、港口等行業。
