（1）無杠桿全懸浮式結構；
（2）配置4只進口美國世銓稱重傳感器；
（3）物料通過的重量通過托輥直接作用在傳感器上；
（4）采用壓式傳感器，故秤體抗側向力強，有效平衡皮帶上物料不均勻引起的計量偏差；
（5）結構與ICS-14型類似，但在使用范圍上要大于ICS-14型的稱架，尤其適用有較大傾角的輸送機架，測量精度上能夠達到ICS-14的效果又沒有傾角的這一限制；
（6）搭配圣能科技獨有的BQH5速度傳感器及ICS-ST-Z（A）型儀表的獨特稱重算法，在檢測皮帶速度上具有實時采集的優勢，極大地增加了測量的精度。
（1）無杠桿全懸浮式結構；
（2）配置一只（ICS-30B）或兩只（ICS-30A）稱重傳感器；；
（3）物料通過的重量通過托輥直接作用在傳感器上；
（4）采用壓式傳感器，故秤體抗側向力強，有效平衡皮帶上物料不均勻引起的計量偏差；
（5）主要用于給煤機和配料秤上，也可安裝于輸送設備角度隨時變化的輸送機上；
（1）杠桿式結構；
（2）裝有一組（ICS-20B）或兩組（ICS-20A）托輥；
（3）全封閉結構利于防潮、防震和防止物料堆積；
（4）ICS20-A適應帶寬500-1400mm,?ICS20-B適應帶寬500-1200mm?；
（5）用于一般工廠皮帶輸送機稱重，以及對破碎機、球磨機、篩分機或其它過程精確的控制給料量。
（1）秤架采用杠桿形式；
（2）裝有二組（ICS-17B）或四組（ICS-17A）托輥；
（3）2只拉式傳感器中間支承；
（4）外側支承采用無摩擦耳軸支點；
（5）主梁采用矩形鋼管，具有足夠高的剛性、較小自重，減少物料堆積和零點漂移；
（6）高精度電阻應變片式傳感器安裝于受拉位置，保證了系統的穩定性，減少了非線性誤差。
（1）全懸浮式結構；
（2）裝有三組（ICS-14B）或四組(ICS-14A)托輥；
（3）無耳軸支點和運動部件；
（3）配有4只拉式傳感器直接吊在橫梁上；
（4）物料通過的重量直接作用在傳感器上；
（5）皮帶秤計量受自身結構影響基本為零；
（6）安裝方便，只需八個螺栓安裝固定。
?
| 型? 號 | 稱重傳感器（只） | 計量托輥（組） | 速度傳感器（只） | 壓力杠桿 | 耳軸（只） | 校驗精度（％） | 稱量范圍（t/h） | 皮帶機傾斜（°） |
| ICS-14A | 4 | 4 | 1 | 懸浮式 | 無 | 0.125 | 1-8000 | ≤6 |
| ICS-14B | 4 | 3 | 1 | 懸浮式 | 無 | 0.125 | 1-8000 | ≤17 |
| ICS-17A | 2 | 4 | 1 | 雙杠桿 | 4 | 0.25 | 1-8000 | ≤18 |
| ICS-17B | 2 | 2 | 1 | 單杠桿 | 2 | 0.25 | 1-8000 | ≤18 |
| ICS-20A | 1 | 2 | 1 | 雙杠桿 | 2 | 0.5 | 1-8000 | ≤18 |
| ICS-20B | 1 | 1 | 1 | 單杠桿 | 2 | 0.5 | 1-8000 | ≤18 |
| ICS-30A | 2 | 1 | 1 | 懸浮式 | 無 | 0.25 | 1-8000 | ≤25 |
| ICS-30B | 1 | 1 | 1 | 懸浮式 | 無 | 0.25 | 1-8000 | ≤25 |
| ICS-30-2TC-4C | 4 | 2 | 1 | 懸浮式 | 無 | 0.125 | 1-8000 | ≤18 |
| 防爆類型 | 本安型 |
| 防爆標志 | ExibI?Mb |
| 額定工作電壓 | DC5V |
| 工作電流 | ≤?40mA |
| 測量轉速范圍 | 0～600rpm |
| 1路無源頻率信號輸出 | 頻率范圍0～3600Hz，截止?fàn)顟B(tài)輸出時，漏電阻不小于100kΩ |

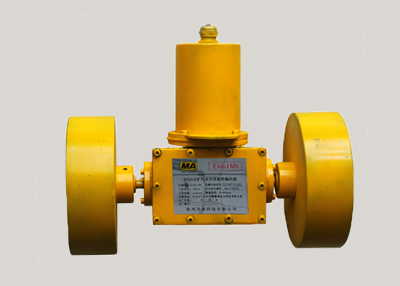

BQH5f防爆測速傳感器是圣能科技的專利產品，該防爆測速傳感器使用進口歐姆龍編碼器，采用雙滾輪設計，獨特的雙輪結構使得設備運行基本可以忽略測速傳感器帶來的影響誤差因素，最大限度提高計量設備的精確度。該防爆測速傳感器為最安全的礦用本安型，設備材質電路均達到本質安全，是公認的安全等級最高的防爆形式，各類防爆環境下均可使用。
1、進口歐姆龍編碼器內核，直流脈沖發生器不需調整或更換碳刷，延長使用壽命。
2、雙輪設計，足夠的寬度及重量避免保障設備運行出現飛跳情況，最大限度提高測量精度。
3、檢測范圍可達20～2000轉/分鐘。
4、直流脈沖發生器不需調整或更換碳刷。
5、適用任何有防爆需求的惡劣環境，防爆皮帶秤系列、防爆給料機系列等均可使用。
編碼器由一個中心有軸的光電碼盤，其上有環形通、暗的刻線，有光電發射和接收器件等，取獲得四組正弦波信號組成A、B、C、D，每個正弦波相差90°相位差，將C、D信號反向，疊加在A、B兩相上，可增強穩定信號。另每轉輸出一個Z相脈沖以代表零位參考位。
編碼器具有監測皮帶轉速功能，可以把轉速信號轉化為頻率信號。
| 防爆類型 | 本安型 |
| 防爆標志 | ExibI?Mb |
| 額定工作電壓 | DC5V |
| 工作電流 | ≤?40mA |
| 測量轉速范圍 | 0～600rpm |
| 1路無源頻率信號輸出 | 頻率范圍0～3600Hz，截止?fàn)顟B(tài)輸出時，漏電阻不小于100kΩ |
產品簡介圣能科技獨有防爆品質稱重傳感器,內核使用進口品牌——美國世銓（全球最出色的工業傳感器品牌之一），加上密封性極好的不銹鋼外殼，使得它具有高精度、高可靠性、高防護等級、抗干擾能力強大等特點，即使煤礦、化工廠等惡劣環境下皆具備良好的輸出精度和較為持久的穩定性，為稱重系統的精確可靠提供保證。
圣能科技自主研發工業通用型皮帶秤儀表，基于ICS-ST-Z防爆型皮帶秤儀表技術和專利技術，內部組成零部件繼續保持防爆型儀表品質，使用范圍卻更加寬泛，性價比更具優勢。該儀表為嵌入式，可嵌入到其他操作臺、控制柜內部使用，或與其他設備配套使用。
1、防爆品質，更穩定更耐用更劃算
基于防爆儀表技術和專利技術研發，內部主板繼續保留防爆儀表抗干擾抗沖擊的優秀性能配置，外部結構更加簡單，控制方便，通信距離和數據傳輸率適當，性價比高，非常適合在各種工業環境下應用。
2、采用新型控制算法，保證控制精度
控制核心為Cortex 內核的stm32f407單片機芯片，并使用差分電平傳輸信號，配以高精度PID調節器，使得儀表具備更強的抗干擾和抗沖擊能力，實現對各項外接設備的精確控制。
3、整體做工美觀精良，操作便捷安全
不銹鋼外殼，4.3寸中文大屏，所有數據及操作指令用漢字、字母、數據通過主菜單分別顯示； 儀表外殼封閉，具有防水、防塵、防腐蝕等性能。
不銹鋼外殼
顯示屏
重量采集電路
速度采集電路
單片機電路
485 通訊電路
數據存取電路
液晶顯示電路
鍵盤輸入電路
按鍵
| 數據儲存 | CMOSRAM，電池保存數據可達10年 |
| 顯????示 | 中文顯示屏 |
| 電????源 | 寬電壓設計開關電源110V～285VAC穩定運行,?50/60Hz |
| 通訊接口 | RS-232/485（可選）? |
| 相對濕度 | 95%無凝結 |
| 電路設計 | 以微機為基礎的電路設計，Mcu采用32位處理器，24位A/D轉換模塊。 |
.jpg)
圣能科技專業研發團隊自主研發的ICS-ST-Z防爆型智能皮帶秤儀表，榮獲多項技術專利。該儀表A/D轉換速率快，抗干擾能力強大，完全滿足零點穩定性長期要求，升級與功能擴展十分靈活，質量媲美進口儀表，性價比卻更具優勢。
| 工作電壓 | 井上：220VAC?；井下：127VAC |
| 工作電流 | 井上：<750mA?；井下：<600?mA（5VDC） |
| 傳輸距離 | 最大傳輸距離為?10km |
| 傳輸介質 | MHYVRP1×4（電纜仿真參數：分布電阻R≤36Ω/km，分布電容?C≤0.06uF/km，分布電感?L≤800uH/km） |
| 顯示部分 | 實時顯示瞬時流量、累計流量、皮帶速度、報警 |
| 數據儲存 | CMOSRAM，電池保存數據可達10年 |
| 顯????示 | 中文顯示屏 |
| 電????源 | 寬電壓設計開關電源110V～285VAC穩定運行,?50/60Hz |
| 通訊接口 | RS-232/485（可選）? |
| 相對濕度 | 95%無凝結 |
| 電路設計 | 以微機為基礎的電路設計，Mcu采用32位處理器，24位A/D轉換模塊。 |
